‌‌一、设备简介：

斜管沉淀池基于浅层沉淀和层流原理，核心为倾斜管道（45° 或 60° 倾斜）。由配水、集水系统、斜管区、集泥斗等组成。水流呈层流状态，沉淀效率高（比传统高 50%-60%），占地面积小，运行稳定。广泛用于市政污水、工业废水、自来水净化等固液分离场景。

二、基本原理

（1）浅层沉淀理论：在理想状态下，设斜管沉淀池池长为 L，池中水平流速为 V，颗粒沉速为 u0，L/H=V/u0。当 L 与 V 值不变时，池身越浅，能被去除的悬浮物颗粒越小。将沉淀池分成 n 层，可把处理能力提高 n 倍。

（2）层流原理：水流在斜板或斜管内流动，水力半径很小，雷诺数较低，一般在 200 左右，水流呈现层流状态，对沉淀极为有利，斜管内水流的弗劳德数约在 10⁻³-10⁻⁴之间，水流呈稳定状态。

三、结构组成

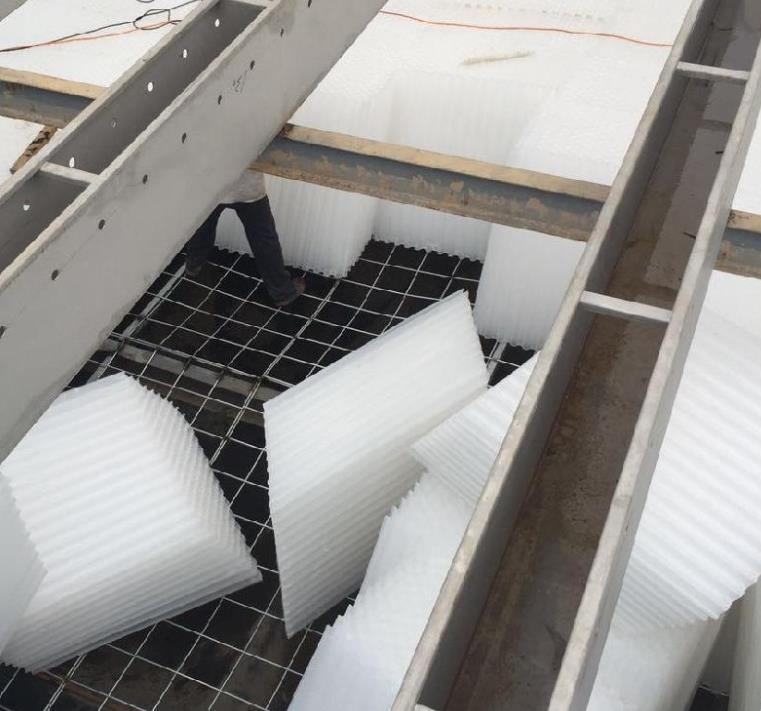

倾斜管道：是斜管沉淀池的核心部分，一般由高强度耐腐蚀材料制成，如玻璃钢、不锈钢等。通常呈 45 度或 60 度倾斜角度设置，数量和长度根据处理废水的水量和水质要求来确定。

沉淀池：是斜管沉淀池的接收池，用于收集和储存沉淀的固体颗粒物。由耐酸碱、耐腐蚀的材料制成，底部通常设置有排污口，用于排放沉淀物和回收部分处理液。

配水槽与穿孔墙：配水槽用于将进水均匀分布到沉淀池的整个横截面上。穿孔墙通常设置在沉淀池的进水端，通过穿孔墙将水流引入沉淀池，同时起到整流和消能的作用。

集水槽与集泥斗：集水槽设置在沉淀池的出水端，用于收集经过沉淀处理后的清水，并将其导出沉淀池。集泥斗通常设置在沉淀池的底部，用于收集和储存沉淀下来的污泥，便于后续的排泥操作。

排泥管与阻流板：排泥管与集泥斗相连，用于排放沉淀池中的污泥，排泥方式一般采用重力排泥，也可根据需要设置机械排泥装置。阻流板安装在池壁与斜板的间歇处，以防止水流的短路，确保水流能够充分经过斜管进行沉淀。

四、设备优点

（1）沉淀效率高：斜管增加了沉淀面积，缩短颗粒沉降距离，沉淀速度快，能在较短时间内完成固液分离，相比传统沉淀池，沉淀效率可提高 50%-60%。

（2）占地面积小：相同处理量下，其结构紧凑，大幅节省占地面积，比平流式沉淀池效率高 3-5 倍，适合场地受限的场景。

（3）运行稳定：水流在斜管内流动平稳，受外界干扰小，沉淀效果稳定，出水水质波动小。

（4）操作简便：设备结构简单，日常操作和维护方便，无需复杂的技术支持，运行费用也较低。

（5）适应性强：能够适应不同浊度的原水，通过投加絮凝剂等措施，对各种水质的处理效果都较为稳定可靠。

五、应用领域

（1）市政污水处理：用于城市生活污水处理中，去除污水中的悬浮杂质，为后续生化处理提供合格进水，保障污水处理厂出水达标。

（2）工业废水处理：适用于化工、冶金、电力、电镀、印染等行业，处理含有较多悬浮颗粒的工业废水，降低废水污染程度，去除废水中的重金属离子、色度、COD 等污染物。

（3）自来水厂净化：在自来水生产中，作为净化工艺的一环，去除原水中的泥沙、藻类等悬浮颗粒，提升自来水水质。

（4）矿山废水处理：处理矿山开采产生的含矿渣、泥沙的废水，回收有用矿物，减少对环境的污染。‌
