无阀过滤器是依靠水力驱动运行的一体化净水设备，全程不用配套手动控制阀，日常操作简便省心。设备依托水体压差自动完成水体过滤、滤料反冲洗整套工序，省去繁杂阀体配件，后期检修养护工作量少。产品适用水质区间宽泛，能够稳定截留水体内部悬浮物、细小杂质，净水效果波动小。设备整体结构紧凑、占地偏小，现场装配施工便捷，广泛落地在小区生活供水、工业循环水处理、泳池水循环净化等领域，综合使用性价比突出。

一、设备组成与关键配套构件

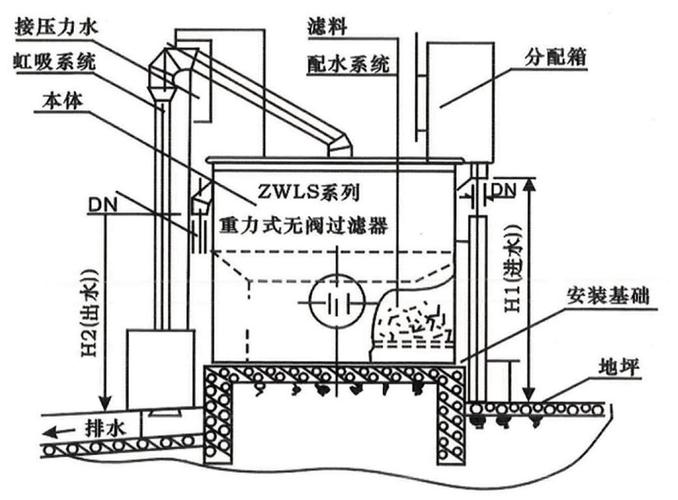

（1）主体滤池构造

无阀过滤器核心载体为滤池，生产选材分为防腐碳钢、不锈钢、玻璃钢三类，材料本身抗腐蚀能力与结构强度优异，罐体外形分为圆形、方形两种。滤池内部分层装填石英砂、无烟煤等不同规格滤料，遵循上细下粗的分层铺设原则，搭建分层逐级过滤的滤料体系。

（2）虹吸循环系统

虹吸系统是实现全自动反洗的核心部件，整套构件包含虹吸上升管、下降管、辅助管路以及虹吸破坏斗，依靠滤池内部水位升降变化形成负压环境，自动启停反冲洗流程，全程无需人工调控阀门。

（3）选配智能监测配件

市面高配机型额外加装液位传感元件、在线浊度检测仪与远程数据传输模块，能够实时采集设备运行数据，远程查看运行工况，适配智能化水务管控场景。

二、设备运行逻辑与工序流程

（1）常态过滤工序

原水经由进水布水构件均匀分散进入滤池内部，水体自上而下穿透分层滤料。上层细粒径滤料拦截大颗粒泥沙、杂物，下层粗滤料捕捉细微悬浮颗粒物，过滤后的洁净水体经由连通管路存入顶部冲洗水箱，完成储水作业。

（2）自动反冲洗启动阶段

滤料持续截留杂质后，滤层堵塞带来水头损耗逐步升高，虹吸上升管水位随之持续抬升。水位没过虹吸辅助管管口后，高速水流快速抽出管路内部空气形成真空负压，虹吸管路瞬间导通，水箱存水由下向上反向冲刷整层滤料，裹挟污物经由配套排水结构向外排出。

（3）反洗终止与复位

随着冲洗水箱储水不断排空，液面下降至虹吸破坏斗低位时，外界空气涌入虹吸管道，真空环境被打破，虹吸作用自动消失，设备回归常规过滤工况，循环往复实现无人值守运转。

三、产品核心使用优势

（1）全自动化运行，节约人工成本

整套设备依托水力自驱完成启停，省去人工开关阀门操作，从源头降低人为操作失误。选配智能模块的机型可远程查看浊度、液位数据，契合现代化智慧水厂管控标准。

（2）节能降耗，反洗耗水量低

设备常规滤速控制在每小时8至10米，单次反洗强度稳定，5分钟左右即可完成全池冲洗，自耗水率仅3%。不用额外配置反洗水泵与高位水塔，相较传统滤罐能耗大幅缩减。

（3）材质耐用，环境适配性强

防腐碳钢、不锈钢壳体可在PH值4至10区间水体中长期使用，耐酸碱侵蚀，正常工况下设备使用寿命可达15至20年。设备整体构造精简，占地面积仅为传统过滤设备的二分之一到三分之一，露天即可布设，方便老旧水处理项目就地改造。

四、多领域落地应用详情

（1）市政自来水预处理

主要用来剔除原水内泥沙、藻类与有机质，将进水浊度控制在5NTU以内，为后续消毒、深度净水工序减负。不少市政水厂采用多台并联布局，单日水处理量可达五万吨，稳定优化原水水质。

（2）工厂循环水处理

用来滤除循环水内悬浮杂质、生物黏泥，减少管路结垢与设备腐蚀问题，拉长换热器维保周期。钢铁生产厂区投入使用后，换热器检修频次由每月一次延长至季度检修。

（3）污水尾水深度净化

针对生化处理过后的污水进一步精滤，去除水体胶体与残余悬浮物，出水浊度低于3NTU，达标中水回用指标，产出水源用来厂区绿化浇灌、路面洒水，小区污水处理站应用后中水回用率普遍突破八成。

（4）地下水与泳池水处理

在地下水项目中依托滤料氧化吸附实现除铁除锰，使地下水达到生活饮用水标准；泳池场景用来截留毛发、浮游微生物，配合消毒系统维持池水洁净，减少日常换水频次。

五、选型采购与现场安装养护规范

（1）参数选型匹配标准

设备单台处理流量区间在20~750m³/h，选型依据进水浊度、出水水质指标确定规格，常规进水浊度控制在20NTU以内、出水要求≤3NTU。化工等高腐蚀废水工况优先选用不锈钢、玻璃钢罐体，进水含纤维杂质时更换专用切割滤料。

（2）现场安装环境要求

重力式无阀过滤器安装时，进出水位落差不能低于4米；压力式机型需要配套增压水泵供给进水动力。低温高寒区域要对虹吸管路增设保温层或者电伴热装置，防止冬季管道冻堵。

（3）日常维护管控要点

常规滤料装填高度维持700毫米，每隔两至三年按需补料或者整罐更换滤料；部分设备增设手动强制冲洗组件，遇到滤层提前堵塞时，可人为启动反洗流程。

六、设备常见问题与解决办法

（1）出水浊度偏高、净水不达标

多为滤料板结、滤料层厚度不足或进水杂质过多导致。日常可定期强制冲洗滤层，打散板结滤料；及时补充缺失滤料，保证滤层标准700mm厚度；若进水杂质、纤维杂物较多，可在进水前端加装预处理滤网，拦截大体积杂物，避免滤层快速堵塞失效。

（2）无法自动启动反冲洗

核心原因是虹吸系统进气、管路堵塞或水位落差不足。首先检查虹吸辅助管、破坏斗是否存在杂物堵塞，及时清理管路淤积污物；排查管道接口是否漏气，重新密封松动接口，保证虹吸负压成型；核对进出水水位差，不足4米时调整进水压力与水位高度，满足设备运行基础条件。

（3）反冲洗持续不停、无法复位

主要为虹吸破坏斗堵塞、空气无法进入管道所致，少数是管路积水、负压无法解除。可清理虹吸破坏斗内部淤积杂质，保证进气通畅；检查虹吸管路是否弯折、积水，梳理管路坡度，排空管道滞留积水；故障未消除时可手动停机复位，重启设备试运行。

（4）反冲洗强度弱、冲洗不干净

多为冲洗水箱储水不足、滤料结块严重或管路局部堵塞。检查进水流量，保障水箱正常储水；对严重板结、粘连的滤料进行翻洗，老旧失效滤料直接更换；疏通排水管路与布水装置，清除管道内壁污垢，保障反冲洗水流均匀、压力充足。

（5）管道漏水、冬季管路冻堵

接口漏水多为密封垫片老化、管路焊接开裂，需更换全新密封垫片，对开裂焊缝重新补焊密封；冬季低温环境下，提前为虹吸管道、外露管路加装保温层或电伴热设备，停机闲置时排空管道积水，彻底杜绝结冰堵管问题。
