医院内产生的放射性废水主要为注射放射性核素的病人产生的生活污水。病人专用卫生间及限制区内其它领域产生的生活污水均通过专用管道收集至处于核医学科衰变池，采用槽式衰变、多重监测处理方式，经充分衰变后，经检测达到放射性废水排放限值后方可排放。

此放射性废液监测处理排放系统是针对产生放射性废液工作场所而专门设计研发的，符合国家环保要求标准，广泛应用于工业、医疗等放射性场所，并根据核医学核素治疗病房区域及门诊显像区域所使用放射性核素药物的半衰期长短，可分别设计并联的两套长、短半衰期核素衰变池。

设计依据

《中华人民共和国环境保护法》《中华人民共和国水污染防治法》《医院污水处理设计规范》《临床核医学放射卫生防护标准》《医用放射性废物的防护管理》《核医学放射防护要求》《核医学辐射防护与安全要求》。

设计标准

1. 容积大小依据核素种类及预计患者诊治人次,个体化精准设计。
2. 废液衰变系统均通过电磁阀控制每组衰变池中各个槽体的进水和排水。
3. 所有排水管道均采用U-PVC、不锈钢管道或业主指定材质。
4. 采用上送下排原则,每一步骤都是有程控式PLC控制系统来完成。
5. 液晶触摸屏控制,屏幕可显示各槽体液位高度、电动阀和管道泵状态。
6. 具有电动阀异常时报警提示功能。
7. 槽体内限位器、传感器、过滤网能够自动冲洗，以防污物堵塞。
8. 可查看不少于50次的排放记录。
9. 设有手动取样阀。
10. 在本衰变池系统的综合排水口末端设置有IP45级防水及带自屏蔽的自动取样监测单元,可远程控制取样或每次排放。自动取样测量,系统自动保存测量值;当浓度高于设定时自动停止排放并报警提示。

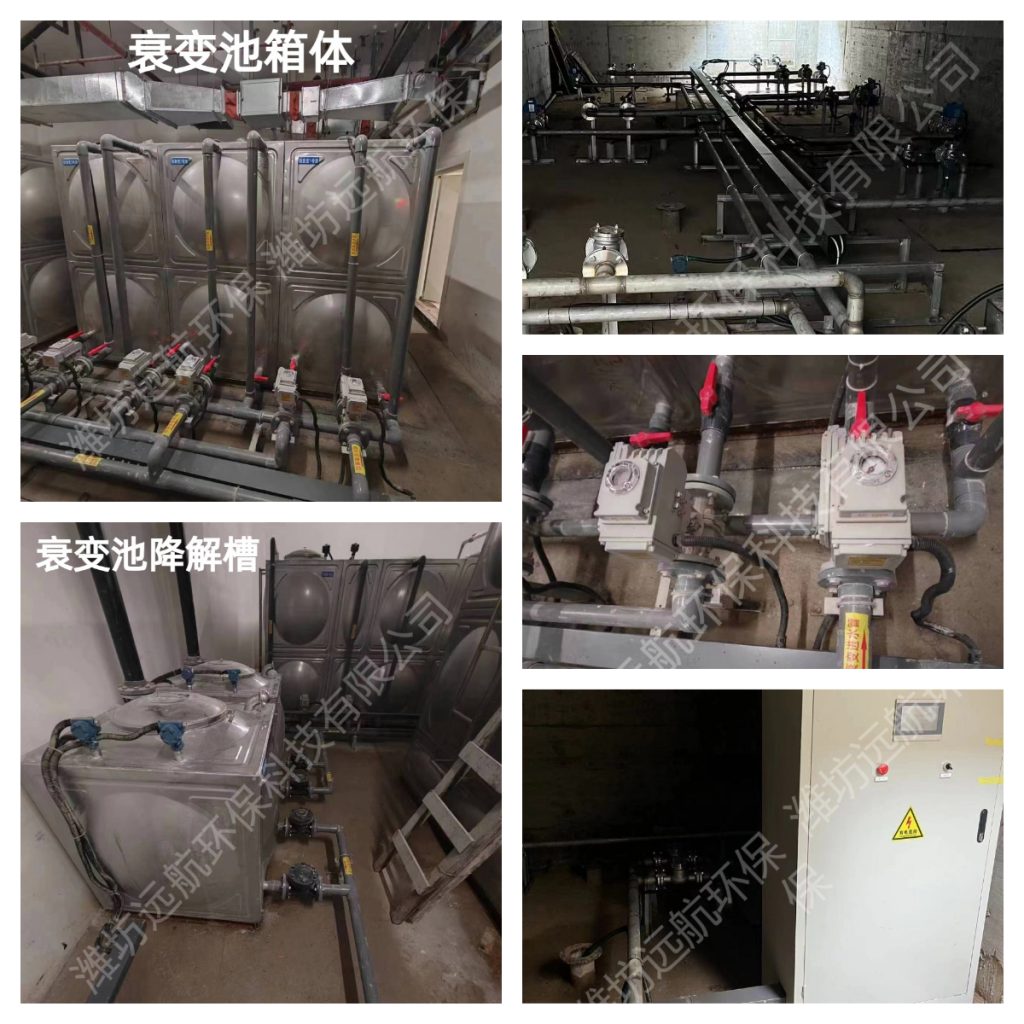

衰变池组成结构

1、多功能微生物降解槽体：降解带处理液体内不溶于水的物质，带自动搅碎杂质铰 刀，杜绝管路堵塞，不需要定期清淤。

2、不锈钢（混凝土）衰变池：储存前端排放的放射性废液。

3、智能电动阀（进/排水阀）：实现废液的分级贮存、分级排放。

4、位置压力传感器：衰变槽内液位的变化引起传感器内部电流信号的变化。

5、极限液位传感器：控制液位能达到的最高的高度，防止废液溢出衰变池。

6、废液自动取样测量系统：当决定某一槽体轮到排放，首先会自动执行取样动作待检验合格（辐射环境剂量率与比活度）后方可启动排污泵。

7、放射性废液控制柜：控制及采集执行器以及其余部件的动作及状态，通过专业的 控制软件把所有的状态反馈与人机界面之上。

8、温湿度传感器：实时反应贮存房间内环境温湿度。

9、可燃气体报警仪：实时检测设备间内甲烷等可燃气体的浓度，自动报警并控制排 风系统工作。

10、管路连接：连接各个箱体及槽体，以及其他执行部分之间的液体流路。

衰变池类型

衰变池根据运行方式可分为间歇式衰变池和连续式衰变池，衰变池的容积按放射性废水流量和水力停留时间确定。

1、间歇式衰变池

间歇式衰变池就是用两个或两个以上的贮储罐轮流接纳及贮存放射性废水，使放射性废水在贮储罐中经过衰变达到《医院污水处理工程技术规范》（HJ2029-2013）的排放标准后，再排入市政管网。

核医学科室	PET-CT	SPET-CT	粒子治疗	核素病房
主要元素	F-18	TC-99m	I-125	I-131
半衰期	109.8分钟	6.02小时	59.6天	8.01天
池体选型	不锈钢池、体混凝土浇筑、玻璃钢池体

2、连续式衰变池

连续性衰变池就是采用连续进水式，在对衰变池进行分格，利用水力学中的推流原理，将放射废水的贮留和衰变过程结合在一个池子中连续进行，目前常见做法将衰变池分为3格。

连续式衰变池相比于间歇式衰变池的优点在于操作简单，不需要设置阀门和潜污泵，利用了水力学原理，同时在池体分格中设置导流墙，这样避免短流现象的同时也保证了放射性废水的水力停留时间。

施工原则

1. 放射性废水排放的管道材质一般选择PUC、HDPE、含铅铸铁管、镀锌钢管等材质，要求具有抗酸碱、耐腐蚀、防渗漏、耐久性好等性能。

2、放射性废水管如果与普通污水管并排敷设，两管之间必须做好屏蔽。

3、放射性废水管的倾斜度宜大于0.5%，不应有积水。

4、放射性废水专用集水井上应有专用管理房，应考虑便于检修维护，应做好屏蔽，要避免与普通集水井相邻布置。

5、直接埋地衰变池的安全可靠度低，检修维护不便。建议设计衰变池专用房，并带地下室，把衰变池布置在该地下室内，水泵、阀门、给水管道、排气管道、控制柜等安装在地上专用房内，应注意防沉陷开裂、防渗漏、防雨水，并做好屏蔽。

6、专用集水井、衰变池、阀门井的外壁钢筋混凝土厚度不应小于20㎝，各自的检修口盖板应做辐射防护处理。废水处理系统的排水管、集水井、衰变池及其专用房的辐射防护要求，在该项目的《核医学利用项目环境影响评估报告表》(简称环评报告)中应当有完整的描述。

7、对于集水井、衰变池内上部空间的放射性废气，应该安装放射性废气排气管道。按规定，排气管应该通过专用风井到达院区最高建筑物屋顶1.5m以上进行废气排放。排气口要安装活性炭高效过滤器，并应设置放射性气体监测点。

8、废水处理系统的布置应尽量集中、缩短管路。常见核医学用房选址在负一层，如果在核医学用房正下方设计负二层，用来布置衰变池及其管道系统，从辐射防护及使用管理角度来考虑，应该是比较经济实用的方案。

9、衰变池的废水排空后，根据《电离辐射防护与辐射源安全基本标准》（GB 18871-2002）第8.6.2条的规定，要用不少于3倍衰变池容积的清水冲洗干净，把冲洗水排空后，才能再次投入使用。因此，每个衰变池应接通给水管，还应配备遥控冲洗功能。

10、射防护范围、采用的防护材料及其规格应该由设计单位提出方案，核安全专业注册工程师（环评机构）复核后反馈给设计单位，设计单位按环评意见进行调整后最终确定正式方案。
