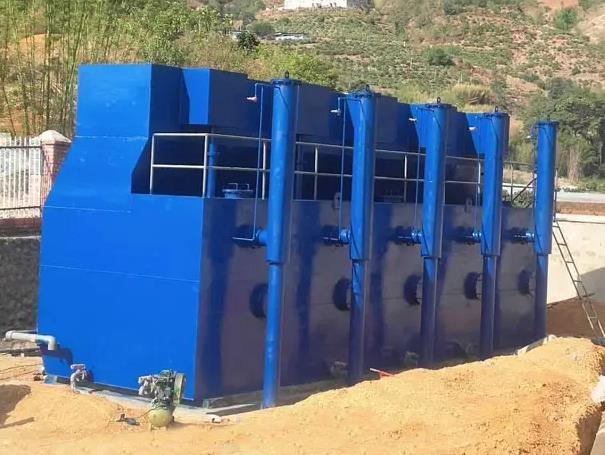

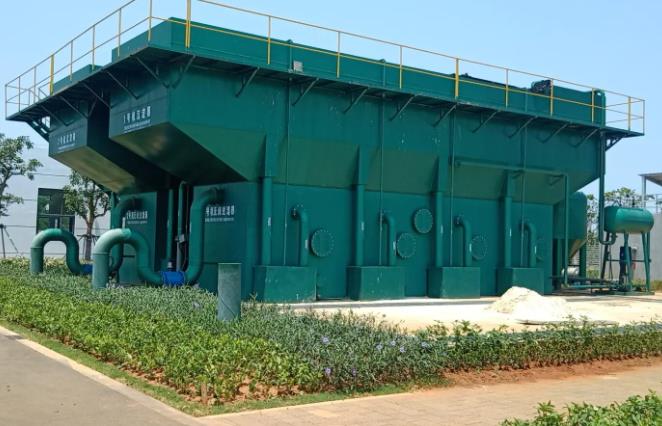

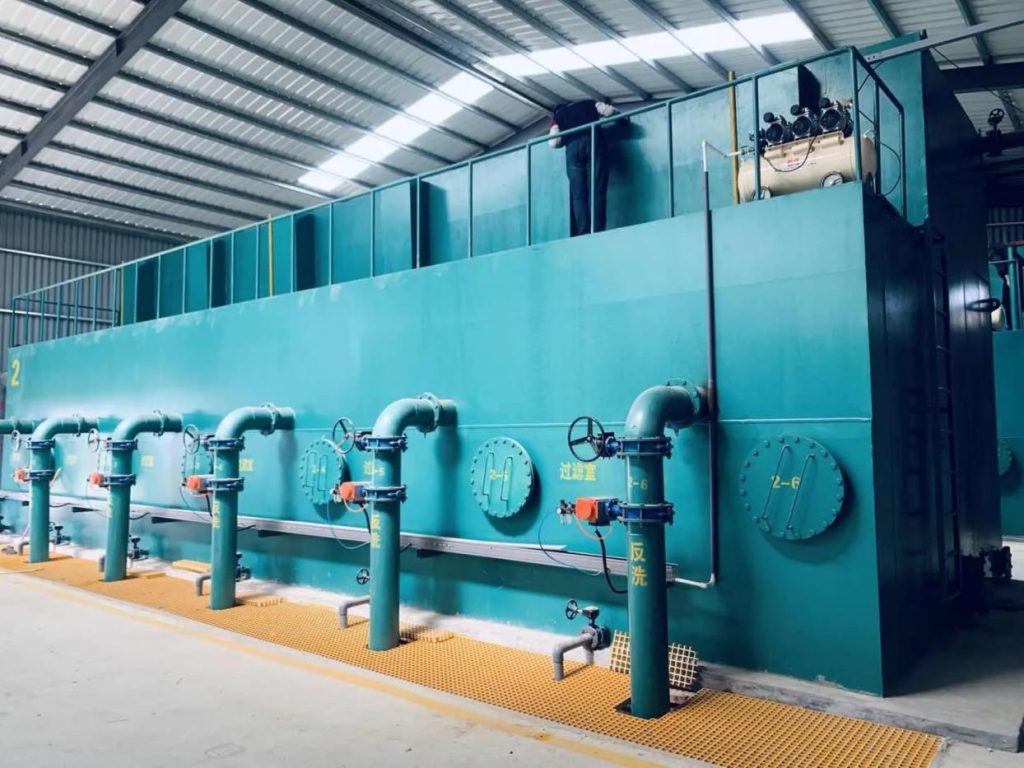

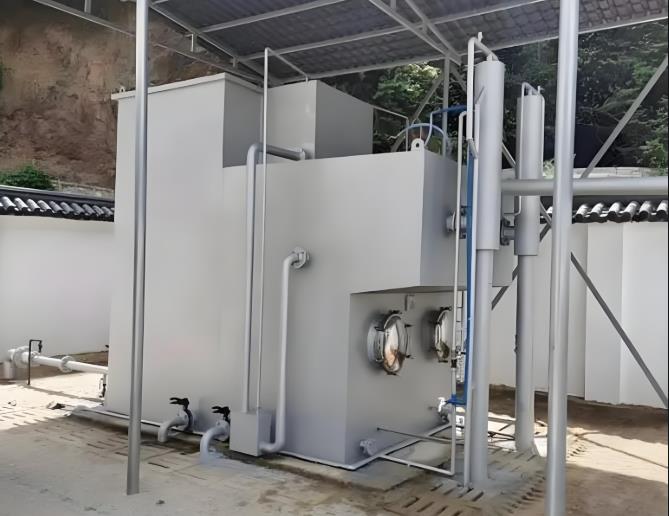

一体化净水设备是一种集加药,混合,反应,混凝沉淀,泥渣浓缩及排泥,整流,澄清,过滤等部件于一体的水质净化设备。净化能力为10—100吨/时。该一体化净水器净化不同浊度的源水时适应性强,净水能力大,净化效果好,设备结构简单易制,制造成本和运行成本较低,操作简单,维修方便。一体化净水设备可用于制造符合生活饮用水标准的生活用水和工业用净水,也可在工业废水处理中应用。

1、设备工艺简述

一体化净水设备采用混合器、反应器、斜管沉淀器和过滤器等组件，整机采用方形不锈钢箱体，实现自动反冲洗、自动投药和自动消毒等功能。该设备适用于处理水库水、河水、山溪水等原水，即使在初期雨季，其也能处理浊度高达1000 NTU（短时间内可达到3000NTU）的原水。原水通过一体化净水设备处理后，净水自动流入清水池（一般清水池高度不超过设备基础1.5m）。供水则由高位清水池自行进行自压供水。该净水设备采用一体化设计和重力自流的净水工艺，既能够节约运行成本，又方便管理。

2、净水设备安装要求
（1）本设备宜安装在室内，冰冻地区应有保暖设施。
（2）净水器安装前，应先打好混凝土低梁、排水沟、派泥沟，然后将其净水器就位，使其保持水平，按照设备印有的标记和安装图连接各部管路、阀门、仪表及各部零件。另外，在安装时请注意：各排泥管不得与下水管线密闭连接，应先经排泥沟，后入下水道。排泥管末断与沟底应有300-500MM的距离以便取样、观察、控制排泥周期和排泥量。

3、一体化净水设备工作流程：

（1）混凝剂投加：

混凝剂的投加，是根据原水浊度的变化，经投药设备控制投加混凝剂的数量，使混凝剂投加更优化，保证出水浊度。投药系统可采用：电动计量泵加药系统、压力加药罐或水轮计量混合加药装置。

（2）混合：

混凝剂投加到原水中，经混合器将原水与混凝剂快速混合，混凝剂充分均匀地扩散于水体中，为后续混凝反应创造有利条件。设备配置的改良型管式静态混合器具有小阻力效率高的优点，可节省混凝剂投加量20%-30%。

（3）混凝反应：

混合后的原水经混凝反应后，水中杂质悬浮物及胶体颗粒经反应生成均匀粗大的矾花，以利于后续的固液分离。反应器为我司的发明专利内外层螺旋式网格盘管反应器，具有絮凝反应效率高，抗冲击负荷能力强的优点δ值≥3.8，反应时间仅需5～6分钟(为加大冗余量，实际设计参数t=10～12分钟)即可形成均匀密实、易于沉淀的矾花，产水量比常规反应器可以提高1倍左右。

（4）沉淀：

经混凝反应后的水上升至沉淀区，水中矾花在沉淀器中沉淀达到固液分离的目的。沉淀区上升流速为1.8～2.8mm/s。沉淀采用新的絮凝沉淀器大幅度提高沉淀效率，淀后水浊度低于10度，减轻了滤池负担节约大量反冲用水。

（5）过滤：

沉淀后出水经滤池过滤，水中残留的细小矾花被滤层截留保证出水浊度低于1NTU。过滤速度6-10m/h。过滤器滤料采用φ0.8～φ1.2、K80<1.5均质石英砂滤料。过滤器具有自动反冲洗及手动强制反冲洗功能，既减少了管理工作量有确保了出水质。

（6）反冲洗：

　　过滤器工作一段时间后，滤层中截留的污物达到相当的量时，过滤层过滤阻力增大，造成过滤水量减少。这时设备自动对滤层进行反冲洗，把滤层中截留的污物反冲到排污沟排放，恢复滤池的过滤能力。反冲洗水由过滤器自带水箱提供，反冲强度14～16 l/s.m2，反冲历时3～8分钟。

（7）消毒：

　　过滤出水经投加消毒剂后流入清水池。GXZ-A型净水器配套的消毒设备为二氧化氯发生器，GXZ-B型净水器配套的消毒设备为水力控制消毒加药装置，它是通过调节流经加氯桶的水量来控制消毒剂投加量，保证出水水质达到饮用水标准，选用的消毒剂为固体消毒片，具有采购、运输、投加方便(无须搅拌溶药配置药液)一次装药长期使用的优点。
