衰变池系统介绍:
衰变池是医院搭建核医学科必配的产品,其是一种可以收集带有放射性废液的设备,目前形状多以箱体或罐体的形式出现,并配有电子控制屏。衰变池对废液中不同放射性药品经过各自衰变周期后,自动监测,合格后依次进入下一程序,众多程序完成后,较后排放到大自然。此设备的出现,可以减少医院和环保人员工作量,更好的保护大自然的环境。
设计依据:
《中华人民共和国环境保护法》《中华人民共和国水污染防治法》《医院污水处理设计规范》《临床核医学放射卫生防护标准》《医用放射性废物的防护管理》《核医学放射防护要求》《核医学辐射防护与安全要求》
衰变池运行过程:

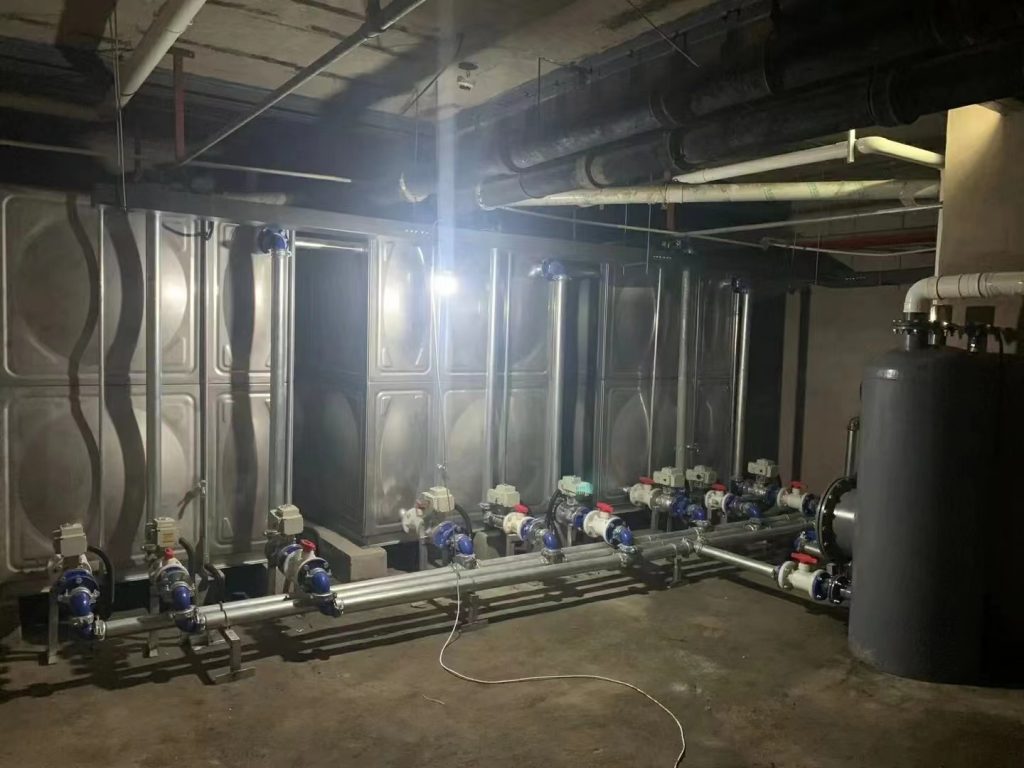

本工程衰变池系统总容积为110.1m3,包含1个降解槽、3个容积为36.7m3的衰变池、自动取样测量系统以及远程中央控制系统。降解槽和衰变池均采用抗腐蚀、防老化不锈钢,并带有极限液位限位装置,以保护废液水位处于安全值。放射性废水先进入自搅碎自冲槽体,经降解后进入衰变池。3个衰变池均配置并联的进水和排水管路及电气控制系统,管理人员可以通过控制阀对任意一个衰变池进行废水接入和排出。
系统运行初期,先关闭后2个衰变池,使废水进入第1个衰变池;待第1个衰变池内的废水达到极限水位后,关闭第1个衰变池的进水阀,同时打开第2个衰变池的进水阀;待第2个衰变池内的废水达到极限水位后,关闭第2个衰变池的进水阀,同时打开第3个衰变池的进水阀。在第3个衰变池内的废水达到极限水位之前,对第1个衰变池内的放射性废水进行检测,达到清洁解控水平后,打开抽水泵进行排放;待第3个衰变池内的废水达到极限水位后,关闭其进水阀,重新向第1个衰变池排放。抽水泵将经过充分衰变的放射性废水抽入医院污水系统,经污水处理后,排入市政污水管网。
一、医院衰变池控制系统技术参数

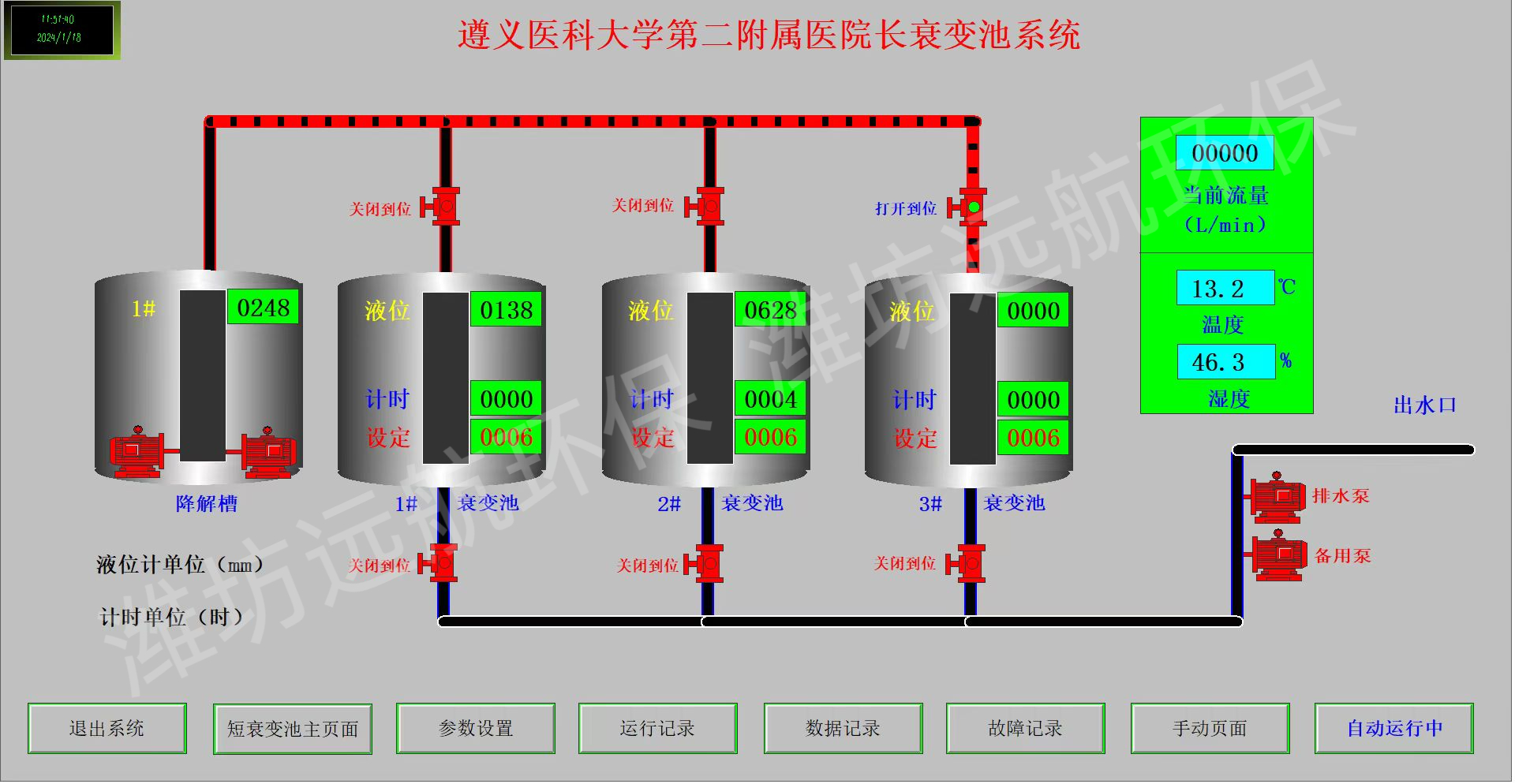

(1)程控式工业PC显示控制系统,全流程监视放射性废液处理排放过程。
(2)系统具有流程显示、异常启动紧急信号、双重控制、排放记录、信息存储、随机查阅、取样测量、紧急排放等功能。
(3)系统采用槽式排放、三级衰变处理监测方式,具有智能型自动及人工控制双重功能。
(4)不锈钢衰变槽体材质(针对F-18、Tc-99、I-131核素不同半衰期设计槽体容积),根据用户的放射性废液实际排放量而加大或减少衰变槽体。
(5)一体化密封式FRP生物降解槽体,促使放射性废液沉渣的完全降解及无堵塞排放。
(6)SIU自动取样监测单元,在线远程随机控制自动取样,测量放射性废液浓度。
(7)自动取样屏蔽体,可以根据场地条件提供20mm pb-50mm pb不同的铅屏蔽。
(8)采用菜单式界面,人机触摸屏控制,操作简单可靠。
(9)电源:AC 380V / 16A、三相五线制。
二、放射废水衰变池设计注意事项
1、放射性废水排放的管道材质一般选择PUC、HDPE、含铅铸铁管、镀锌钢管等材质,要求具有抗酸碱、耐腐蚀、防渗漏、耐久性好等性能。管道辐射防护采用包裹混凝土 (振捣密实)或外包铅板进行屏蔽。
2、放射性废水管如果与普通污水管并排敷设,两管之间必须做好屏蔽。
3、放射性废水管的倾斜度宜大于0.5%,不应有积水。
4、放射性废水专用集水井上应有专用管理房,应考虑便于检修维护,应做好屏蔽,要避免与普通集水井相邻布置。
5、直接埋地衰变池的安全可靠度低,检修维护不便。建议设计衰变池专用房,并带地下室,把衰变池布置在该地下室内,水泵、阀门、给水管道、排气管道、控制柜等安装在地上专用房内,应注意防沉陷开裂、防渗漏、防雨水,并做好屏蔽。
6、专用集水井、衰变池、阀门井的外壁钢筋混凝土厚度不应小于20㎝,各自的检修口盖板应做辐射防护处理。废水处理系统的排水管、集水井、衰变池及其专用房的辐射防护要求,在该项目的《核医学利用项目环境影响评估报告表》(简称环评报告)中应当有完整的描述。
7、对于集水井、衰变池内上部空间的放射性废气,应该安装放射性废气排气管道。按规定,排气管应该通过专用风井到达院区最高建筑物屋顶1.5m以上进行废气排放。排气口要安装活性炭高效过滤器,并应设置放射性气体监测点。
8、废水处理系统的布置应尽量集中、缩短管路。常见核医学用房选址在负一层,如果在核医学用房正下方设计负二层,用来布置衰变池及其管道系统,从辐射防护及使用管理角度来考虑,应该是比较经济实用的方案。
9、衰变池的废水排空后,根据《电离辐射防护与辐射源安全基本标准》(GB 18871-2002)第8.6.2条的规定,要用不少于3倍衰变池容积的清水冲洗干净,把冲洗水排空后,才能再次投入使用。因此,每个衰变池应接通给水管,还应配备遥控冲洗功能。
10、射防护范围、采用的防护材料及其规格应该由设计单位提出方案,核安全专业注册工程师(环评机构)复核后反馈给设计单位,设计单位按环评意见进行调整后最终确定正式方案。
三、衰变池项目实施内容
1、衰变池所存放房间,在国家标准中被列为控制区域,即存在放射性污染区域,所以在设计衰变池的同时,要为该房间设计实施辐射防护。此方案房间墙壁、顶面均采用铅板防护,门采用铅门,并配有明显的辐射警告标志。
2、衰变池槽体采用不锈钢材质,满足防腐、防渗、耐酸碱腐蚀的要求,同系统内槽体互相并联。衰变池各个槽体体积,是前期经过演算得出的。根据核医学科工作量、结合国家标准要求不同半衰期长短核素所需储存的时间估算得出。
3、预处理槽连接入水口,用于放射性废液排入系统前的预先处理,连接的铰刀泵会将废液中可能存在的固体残渣打碎后,再排入各个槽体内贮存。
4、每个排水端均设计两台排污泵,一备一用,以应对可能出现的故障检修情况。排水管末端连接自动取样监测模块,用于排出前检测废水是否达到排放标准,检测合格后系统会控制废液自动排出。
5、整个系统由PLC控制柜自动操控,相关负责人员可通过控制端远程查看废液排放记录及手动控制整个系统,避免其进入放射性环境造成伤害。
